Especificaciones Técnicas

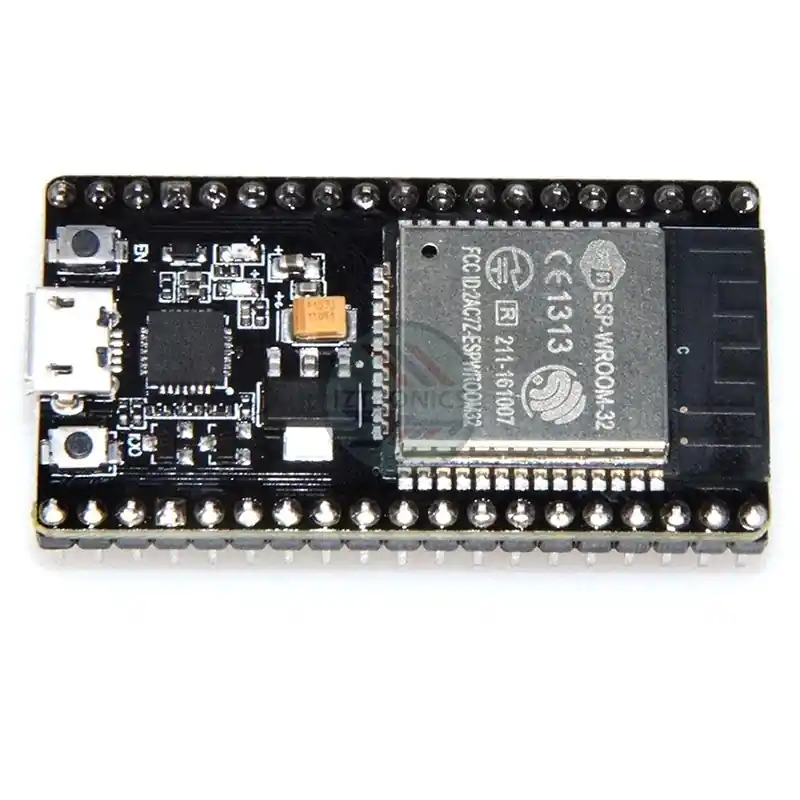

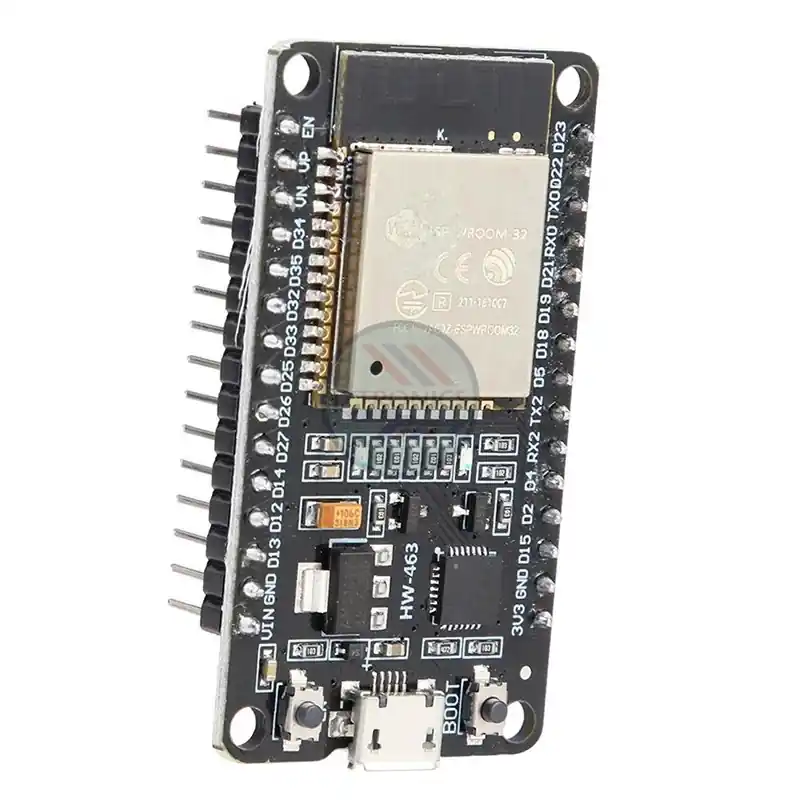

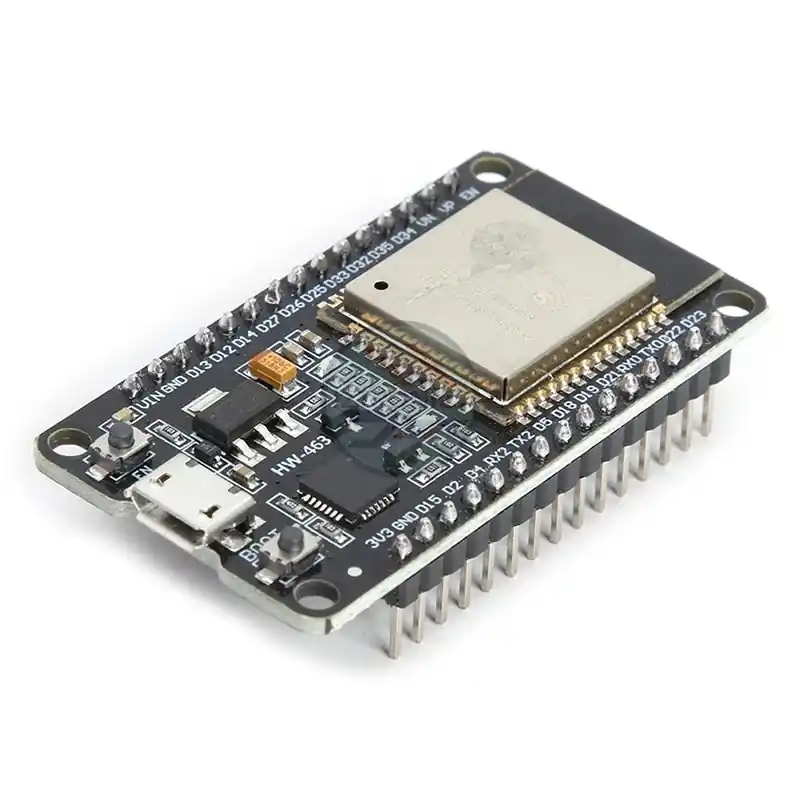

Placa
- Modelo: ESP32 DevKit V1 / NodeMCU-32
- Módulo integrado: ESP-WROOM-32 (o ESP-WROOM-32D)
- SoC: ESP32-D0WDQ6
CPU
- Microcontrolador: ESP32 (dual-core)
- Núcleo: Xtensa® LX6 de 32 bits, doble núcleo (dual-core)
- Frecuencia: Hasta 240 MHz (configurable por software)
- Rendimiento: Hasta 600 DMIPS
- Procesador secundario: Ultra-Low-Power (ULP) co-processor para operaciones en modo de bajo consumo
Memoria
- SRAM: 520 KB
- ROM: 448 KB
- Flash externa: 4 MB QSPI
- Memoria RTC: 16 KB en RTC
Conectividad Inalámbrica
- Wi-Fi: 11 b/g/n/e/i (2.4 GHz, hasta 150 Mbps)
- Bluetooth: 2 BR/EDR + BLE (Bluetooth Low Energy)
Entradas / Salidas (I/O) en la placa
- Número total de pines: 38 pines (espaciado de 2.54 mm, compatible con protoboard)
- GPIOs accesibles: 24 a 36 pines configurables (funciones digitales y periféricos)
- Conector de programación/alimentación:
- 1 × micro-USB(alimentación 5V, programación y comunicación serie vía CP2102)
- Interfaces del microcontrolador:
- UART: Hasta 3 (2 accesibles típicamente)
- SPI: Hasta 4
- I2C: Hasta 2
- I2S: 1 interfaz para audio
- PWM: Hasta 16 canales independientes
- DAC: 2 canales de 8 bits
- ADC: 18 canales de 12 bits (SAR, hasta 3.3V)
- Entradas táctiles capacitivas: 10
- Chip USB-Serial: CP2102 (USB to UART bridge)
- Elementos adicionales en placa:
- 1 × Antena PCB integrada en el módulo
- 1 × LED de alimentación (Power)
- 1 × Botón EN(Reset)
- 1 × Botón BOOT(para modo de programación)
- Regulador de voltaje a 3.3V integrado
Seguridad
- Aceleración criptográfica por hardware: AES, HASH (SHA-2), RSA, ECC, RNG
- Soporte para estándares de seguridad WFA, WPA/WPA2, WAPI
Alimentación y Consumo
- Alimentación vía USB: 5V DC
- Alimentación vía VIN: 4V a 12V DC (5V-9V recomendado)
- Voltaje de operación (GPIOs): 3V DC (NO tolerantes a 5V)
- Corriente de operación: 80 mA – 500 mA (típico ~160 mA en transmisión Wi-Fi)
- Consumo en deep sleep: 10 µA (típico, modo de ultra bajo consumo)
Características físicas
- Dimensiones: 55 mm × 28 mm
- Peso: 10.5 g a 10.9 g
- Temperatura de operación: -40°C a +85°C
Herramientas de Desarrollo
- Compatibilidad total con:
- Arduino IDE(con soporte para ESP32, requiere instalación de placas)
- ESP-IDF(Espressif IoT Development Framework)
- MicroPython
- PlatformIO
- Programación vía USB (con bootloader integrado, soporta reset automático)
- Soporte para actualizaciones OTA(Over-The-Air)
- Compatible con múltiples RTOS (FreeRTOS incluido en ESP-IDF)
Aplicaciones
- Internet de las Cosas (IoT) y domótica inteligente: Desarrollo de nodos de sensores conectados, dispositivos de control para el hogar (luces, enchufes, persianas), termostatos inteligentes y pasarelas IoT gracias a su conectividad Wi-Fi y Bluetooth integradas, su bajo consumo y potencia de procesamiento .
- Robótica educativa y profesional: Control de motores DC y servomotores, procesamiento de datos de sensores de distancia y navegación en robots móviles y brazos robóticos, aprovechando su capacidad de cálculo y comunicación inalámbrica para teleoperación .
- Redes de sensores inalámbricas (WSN): Construcción de estaciones meteorológicas distribuidas, sistemas de monitoreo agrícola (humedad del suelo, temperatura, calidad del aire) y control ambiental en invernaderos, optimizando el consumo energético para larga duración con baterías gracias al modo deep sleep .
- Wearables y dispositivos portátiles: Desarrollo de pulseras de actividad, monitores de salud (pulsómetros) y dispositivos de seguimiento que requieren procesamiento eficiente, conectividad BLE de bajo consumo y tamaño compacto .
- Automatización industrial (IIoT): Monitoreo de maquinaria, control de procesos y adquisición de datos en entornos industriales, aprovechando su rango de temperatura extendido y opciones de comunicación segura .
- Proyectos de audio y procesamiento de señales: Implementación de streaming de audio, sintetizadores simples y procesamiento de voz gracias a la interfaz I2S y la potencia del procesador .
- Electrónica de consumo avanzada: Gadgets interactivos, mandos a distancia inteligentes, juguetes conectados y displays de escritorio con información actualizada vía Wi-Fi .
- Educación e investigación: Plataforma de aprendizaje para programación de sistemas embebidos, arquitectura de microcontroladores dual-core, conectividad inalámbrica y desarrollo de firmware en múltiples entornos (Arduino, MicroPython, ESP-IDF) .
- Prototipado rápido y proyectos DIY: Plataforma de desarrollo versátil para creadores y aficionados, permitiendo integrar fácilmente conectividad y periféricos en proyectos electrónicos gracias a su compatibilidad con shields y múltiples entornos de desarrollo .
